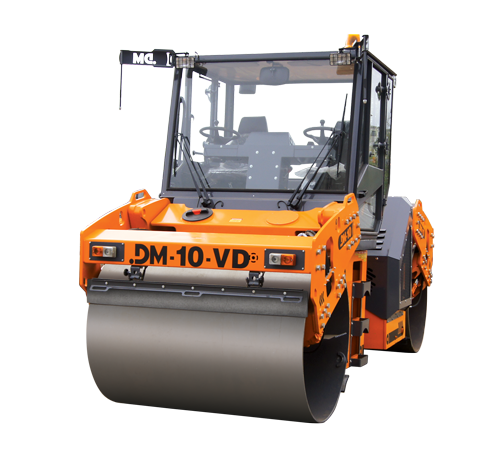

Вибрационный каток DM-10-VD с гладкими вальцами
Характеристики
| Тип рамы | Шарнирно-сочлененная |
| Масса катка, конструктивная / эксплуатационная, т | 10,5/ 11 |
| Количество приводных вальцов | 2 |
| Количество вибрационных вальцов | 2 |
| Диаметр вальца, мм | 1245 |
| Ширина уплотняемой полосы, мм | 1700 |
| Линейная статическая нагрузка на ось, кг/см | 32,3 |
| Толщина обечайки вальца, мм | 18 |
| Скорость максимальная, км/ч | 7 |
| Наименьший радиус поворота по внутреннему следу, мм | 5545 |
| Наименьший радиус поворота по наружному следу, мм | 7270 |
| Преодолеваемый подъем на уплотненном покрытии, град | 15 |
| Угол поперечной устойчивости, град | 15 |
| Тип трансмиссии | Гидростатическая |
| Двигатель | ММЗ Д-245 / Kubota V3800-T |
| Мощность двигателя, кВт (л.с.) | 77,0 (105,0) / 70,6(94,6) |
| Габаритные размеры (длина — ширина — высота),мм | 5030 — 1905 — 2950 |
| База, мм | 3785 |
| Клиренс,мм | 275 |
| Угол поворота +/-, град | 33 |
| Угол качания +/-, град | 10 |
| Режимы работы вибровозбудителя | Режим 1 / Режим 2 |
| Номинальная амплитуда колебания вальца, мм | 0,3 / 0,7 |
| Частота колебаний вальца, Гц | 40 / 40 |
| Центробежная сила вибровозбудителя, кН | 37 / 86 |
| Топливный бак, л | 230 |
| Гидравлический бак, л | 115 |
| Водяной бак, л | 550 |
| Система подачи воды: |
|
| Тип | напорный |
| Количество насосов | 1 |
| Количество форсунок | 8 |
| Электрооборудование, В | 24 |
Описание
Каток дорожный тандемный вибрационный самоходный DМ-10-VD предназначен для уплотнения песчаных и щебенистых грунтов, асфальто-бетонных смесей (АБС) при больших, средних и малых объемах работ по устройству покрытий и оснований на автомобильных, городских дорогах общего пользования.
