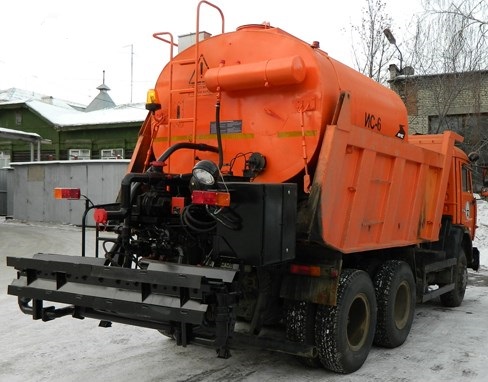

Автогудронатор ИС-6
Характеристики
| Шасси | Самосвал Камаз-65115 (кузов с приподнятой задней частью) |
| Номинальная вместимость цистерны, м3, не менее | 6 |
| Цистерна | Стальная, чемоданного сечения с внутренними перегородками, термоизолированная слоем базальтового волокна 50 мм и облицованная стальным листом толщиной 0,8 мм |
| Тип привода рабочего оборудования | Гидравлический |
| Битумный насос | Шестеренный, подача 1,4 л/об |
| Подогрев битума в цистерне | Дизельной горелкой через жаровую трубу |
| Расход топлива горелкой, (л/ч), не более | 9 |
| Вместимость топливного бака горелки, м3 (л), не менее | 0,02 (20) |
| Подача топлива к горелке | Сжатым воздухом от пневмосистемы шасси |
| Разогрев битума в коммуникации | Переносной горелкой |
| Скорость подогрева жидкого битума в цистерне при начальной температуре плюс 80°С, °С/ч, не менее | 10 |
| Снижение температуры битума в цистерне в течение 1 ч., от перепада температур окружающего воздуха и битума: | |
| на стоянке | Не более 3% |
| при транспортировании со скоростью не более 50 км/ч | Не более 4% |
| Розлив битума | Распределитель циркуляционного типа |
| Число форсунок, шт | 21 (25)* |
| Максимальная ширина розлива, м | 4,0 (4,8)* |
| Изменение ширины розлива | Кратное 0,19 м |
| Удельная норма розлива, л/кв. м | 0,3...2,5 |
| Изменение нормы розлива | Бесступенчатое, при помощи регулятора расхода гидравлической жидкости с ручным управлением |
| Снаряженная масса, кг, не более | 3000 |
| Полная масса, кг, не более | 9050 |
| Габаритные размеры (в сложенном состоянии), мм | |
| длина | 4500 |
| ширина | 2450 |
| высота | 2900 |
Описание
Оборудование предназначено для транспортирования жидких битумных материалов в горячем состоянии с мест производства или хранения и равномерного распределения их при строительстве и ремонте автомобильных дорог и аэродромов.
Оборудование обеспечивает выполнение следующих операций:
- наполнение и опорожнение цистерны;
- перекачивание из посторонней емкости в постороннюю емкость, минуя цистерну;
- циркуляция битума в цистерне и распределителе;
- подогрев битума в цистерне до рабочей температуры;
- розлив битума на подготовленную поверхность дороги;
- розлив битума через ручной распределитель при ямочном ремонте и заливке трещин.
Оборудование предназначено для установки в кузов самосвала.
