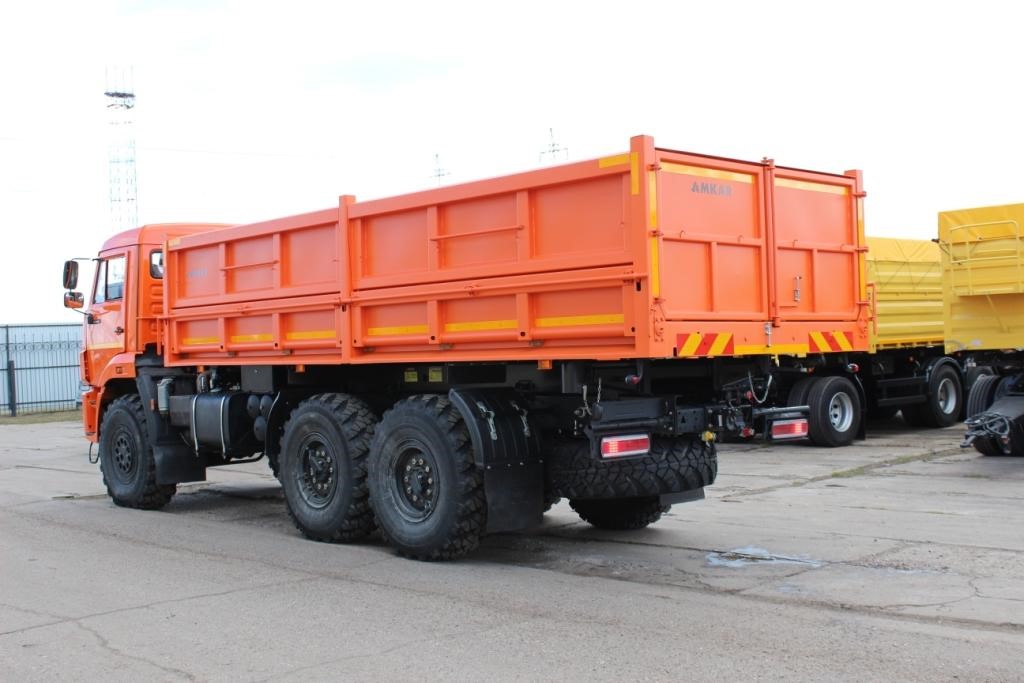

Самосвал 658901-42МЕ на шасси КамАЗ 43118 (3-х сторонняя разгрузка)
Характеристики
| Тип транспортного средства
|
658901-42МЕ
|
| Шасси транспортного средства
|
КАМАЗ-43118
|
| Категория транспортного средства
|
N3G
|
| Кабина
|
цельнометаллическая, двух- или трехместная, двухдверная, откидывающаяся вперед.
|
| Габаритные размеры, мм
|
|
| - длина
|
8 750
|
| - ширина
|
2 550
|
| - высота
|
3 050
|
| База, мм
|
3 690+1 320
|
| Показатели масс:
|
|
| Масса снаряженного транспортного средства, кг
|
12 250
|
| Грузоподъемность
|
9 200
|
| Полная масса транспортного средства, кг
|
21 600
|
| - на переднюю ось
|
5 800
|
| - на заднюю тележку
|
15 800
|
| Самосвальная платформа:
|
|
| Объем, м3 ;
|
14
|
| Внутренние размеры платформы
(Длинна ´ ширина ´ высота), м |
6200´2210´1050
|
| Угол опрокидывания платформы, град
|
На две боковые стороны 45-50, назад 30
|
| Направление разгрузки
|
на две боковые стороны и назад
|
| Устройство опрокидывания кузова
|
гидравлическое, телескопический гидроцилиндр в количестве 2 ед.
|
Описание
Базовое шасси:
- давальческое шасси КамАЗ 43118 (Евро-5)
Самосвальный кузов:
- самосвальный кузов с двухсторонней боковой разгрузкой и частичным подъемом назад на 30 градусов.
- боковые борта состоят из двух частей с верхней и нижней навеской.
- открывание и закрывание нижней части борта на 90˚ производятся вручную. Нижние борта для облегчения закрытия подрессорены.
- задний борт выполнен из двух частей в виде распашных ворот с боковой навеской на стойках, открывается на 130° и закрывается вручную.
- основание кузова состоит из продольных балок, связанных поперечными балками, боковых, передней и задней обвязок; передняя и задняя поперечные балки имеют опорные шарниры для подъема кузова
- материал кузова: сталь 09Г2С.
- толщина днища – 4мм., бортов – 3мм.
- для перевозки сыпучих грузов мелкой фракции внутри кузова предусмотрены уплотнении бортов.
- объем самосвальной платформы – 14,5 куб.м.
- внутренние размеры платформы - 6200х2240х1050 мм.
Надрамник:
- металлический, сварной, состоит из двух лонжеронов переменного сечения, изготовленных из высокопрочной стали, крепиться к раме специальными кронштейнами;
- в передней и задней части надрамника приварена ось для установки платформы;
- с помощью кронштейнов на надрамник по бокам крепиться металлические крылья.
Гидросистема:
- телескопический гидроцилиндр фирмы «HYVA» в количестве 2 ед.
- управление подъемом электропневматическое из кабины.
Покраска:
- окраска платформы двухкомпонентной бельгийской эмалью;
- цвет – по согласованию сторон.
- цвет надрамника однотонный, черный
