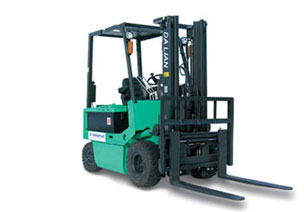

Электрический вилочный погрузчик DALIAN серия CPD CB/HB (1,0-3,0 т)
Характеристики
Серия СВ- тяговый двигатель постоянного тока.
Серия HВ- тяговый двигатель переменного тока.
| Модель погруз-
чика CPCD |
10CВ | 10НВ | 15CВ | 15НВ | 18CВ | 18НВ | 20CВ | 20НВ | 25CВ | 25НВ | 30CВ | 30НВ |
| грузо-
подъем- ность, кг |
1000 | 1500 | 1750 | 2000 | 2500 | 3000 | ||||||
| центр тяжести груза, мм | 500 | 500 | 500 | 500 | 500 | 500 | ||||||
| высота подъема, мм | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | ||||||
| высота свобод-
ного хода, мм |
115 | 115 | 115 | 145 | 145 | 145 | ||||||
|
угол наклона мачты (вперед/назад), град. |
6/12 | 6/12 | 6/12 | 6/12 | 6/12 | 6/12 | ||||||
| длина вил, мм | 920 | 920 | 920 | 1070 | 1070 | 1070 | ||||||
| передний свес, мм | 410 | 410 | 410 | 475 | 475 | 485 | ||||||
| рабочий тормоз | гидравлический | |||||||||||
| стояночный тормоз | механический ручной | |||||||||||
| эксплуатационные характеристики | ||||||||||||
| скорость подъема с грузом/без
груза, мм/сек |
450/320 | 450/320 | 450/320 | 420/250 | 420/250 | 440/270 | ||||||
| скорость опускания с грузом/без
груза, мм/сек |
600/300 | 600/300 | 600/300 | 600/300 | 600/300 | 600/300 | ||||||
| скорость движения с грузом/без
груза, км/ч |
9/
10 |
12,5/
14 |
9/
10 |
12,5/
14 |
9/
10 |
12,5/
14 |
9/
10 |
12,5
/14 |
9/
10 |
12,5/
14 |
12/
13 |
13/
15 |
| внешний
радиус разворота (мин.), мм |
1820 | 1850 | 1880 | 2100 | 2150 | 2400 | ||||||
| преодоле-
ваемый подъем с грузом, % |
15 | 15 | 15 | 15 | 15 | 15 | ||||||
| Размеры и вес | ||||||||||||
| длина (без вил), мм | 1995 | 2025 | 2060 | 2238 | 2298 | 2600 | 2600 | |||||
| ширина, мм | 1120 | 1120 | 1120 | 1165 | 1165 | 1225 | ||||||
| высота поднятой мачты, мм | 3930 | 3930 | 3930 | 4050 | 4050 | 4083 | ||||||
| высота опущенной мачты, мм | 2045 | 2045 | 2045 | 2085 | 2085 | 2135 | ||||||
| высота защитного ограждения, мм | 2120 | 2120 | 2120 | 2140 | 2140 | 2150 | ||||||
| колесная база, мм | 1270 | 1270 | 1270 | 1450 | 1450 | 1720 | ||||||
| колея передняя, мм | 920 | 920 | 920 | 940 | 940 | 1000 | ||||||
| колея задняя, мм | 900 | 900 | 900 | 935 | 935 | 970 | ||||||
| клиренс, мм | 75 | 75 | 75 | 90 | 90 | 135 | ||||||
| интервал раздви-
жения вил (по внешн. стороне вил), мм |
240-918 | 240-918 | 240-918 | 282-995 | 282-995 | 282-995 | ||||||
| общая масса, кг | 2950 | 3100 | 3200 | 3745 | 4100 | 4950 | ||||||
| Двигатель | ||||||||||||
| мощность тягового двигателя, кВТ | 6,3 | 7,5 | 6,3 | 7,5 | 6,3 | 7,5 | 6,3 | 11 | 6,3 | 11 | 10 | 10 |
| мощность двигателя гидравлики гидронасоса, кВТ | 8,6 | 7,7 | 8,6 | 7,7 | 8,6 | 7,7 | 8,6 | 10 | 8,6 | 10 | 10 | 12 |
| Шины | ||||||||||||
| передние шины | 21*8-9-14PR | 23*9-10-16PR | 28*9-15-12PR | |||||||||
| задние шины | 5,00-8-8PR | 18*7-8-14PR | 18*7-8-14PR | |||||||||
| АКБ | ||||||||||||
| Напряжение, В | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 80 | 80 |
| Емкость, мм | 450 | 565 | 600 | |||||||||
