Автокран Ивановец КС-35714-10
| Шасси | |
| Базовое шасси | УРАЛ-5557 |
| Колесная формула | 6x6 |
| Двигатель | ЯМЗ-536 |
| Мощность двигателя, кВт (л.с.) | 176 (240) |
| Подъемные характеристики | |
| Грузоподъемность, т | 16 |
| Грузовой момент, тм | 73 |
| Вылет стрелы, м | 1,9 — 30,0 |
| Высота подъема (с гуськом), м | 9,5 — 22,72 (32,5) |
| Длина стрелы, м | 9,0 — 23,0 |
| Длина гуська, м | 9,0 |
| Опорный контур, м | 5,6х4,942 |
| Скорость подъема (опускания) груза , м/мин: | |
| номинальная, м/мин | 9,0-35,0 |
| Скорость посадки, м/мин | 0,2 |
| Скорость передвижения, км/ч | 60 |
| Габаритные размеры в транспортном положении и масса | |
| Длина, мм | 10880 |
| Ширина, мм | 2500 |
| Высота, мм | 3810 |
| Полная масса с основной стрелой, т | 20,21 |
| Распределение нагрузки на дорогу: | |
| через шины передних колес, т.с | 5,11 |
| через шины колес тележки, т.с | 15 |

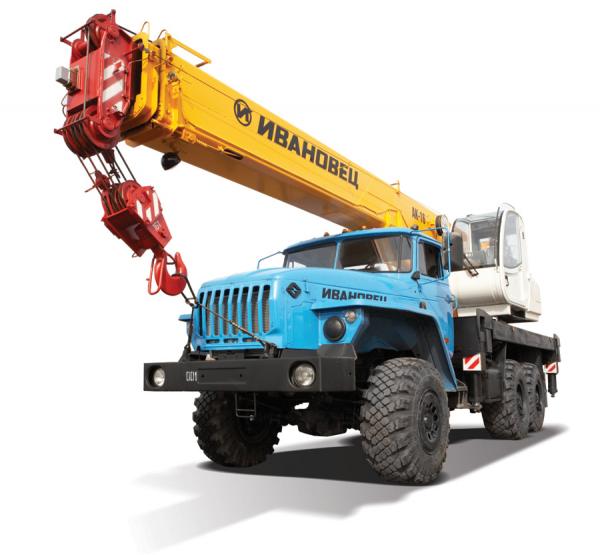

Автомобильный кран КС-35714-10 грузоподъемностью 16 тонн смонтирован на внедорожном шасси УРАЛ-5557 (6х6).
Крановая установка опорная и поворотная рамы крана, телескопическая стрела спроектированы при помощи CAD-систем и рассчитаны с использованием метода конечных элементов. Конструкции максимально облегчены и обладают оптимальными жесткостными характеристиками. Сварные соединения выполняются автоматами с компьютерным управлением, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.
Телескопическая стрела – 3-х секционная длиной 23,0 м самая длинная в своем классе. Изготовлена из высокопрочной стали. Секции стрелы из гнутого профиля состоят из двух полукоробов, сваренных по нейтральной линии напряжений. Первая выдвижная секция телескопируется гидроцилиндром, а вторая выдвигается синхронно с ней канатными полиспастами (выдвижения и втягивания).
Для увеличения подстрелового пространства по отдельному заказу поставляется удлинитель стрелы «гусек» длиной 9,0 м**, имеющий возможность наклона на 30⁰.
Опорный контур 5,6х4,942 м обеспечивает высокую устойчивость крана и самый большой в своем классе рабочий вылет до 30,0 м (при использовании гуська).
