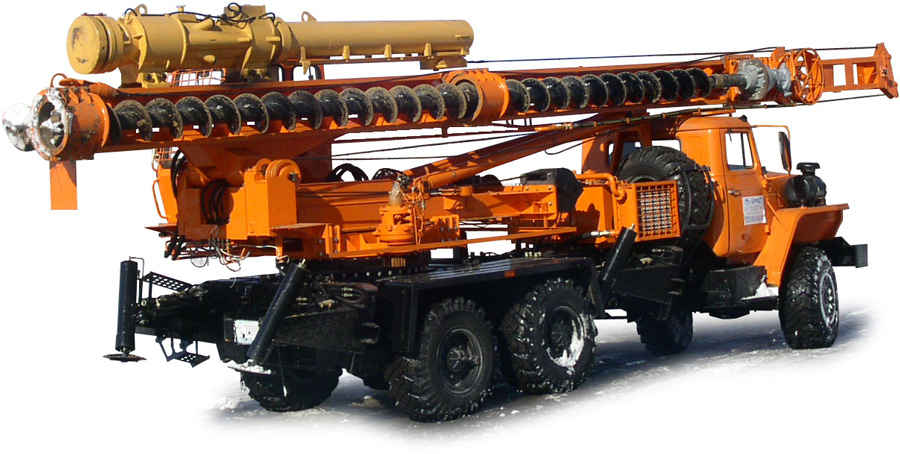

Бурильно-сваебойная машина БМ-811 / БМ-811М
Характеристики
| Базовое шасси | Урал 4320−1934-40И (6х6) / КАМАЗ-43118* |
| Максимальная глубина бурения с непрерывной подачей бурильного инструмента (телескопическим шнеком), м | 8 (15) |
| Диаметр бурения, м | 0,15*; 0,20*; 0,25*;0,36; 0,40; 0,45; 0,50 |
| Тип основного бурильного инструмента | Снаряд буровой шнековый |
| Угол бурения, градусов | 80...95 |
| Время бурения скважины диаметром 0,36 м на глубину 8 м (немёрзлом грунте III категории), мин | 15 |
| Максимальный крутящий момент на бурильном инструменте, Нм | 14700 |
| Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН | 98 |
| Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН | 68,6 |
| Угол поварота платформы, градусов | 180 |
| Тип привода подачи бурильного инструмента | гидравлический |
| Тип привода вращения бурильного инструмента | гидравлический |
| Частота вращения бурильного инструмента, об/мин | 35,6 — 95 |
| Максимальное продольное перемещение мачты, м | 0,8 |
| Грузоподъемность кранового оборудования, кг | |
| - лебедки подъема сваи | 3000 |
| - лебедки подъема дизельного молота | 3000 |
| Максимальная высота подъема крюка, м | 10 |
| Максимальная допустимая длина устанавливаемой сваи, м | 8 (12) |
| Масса забиваемой сваи, кг | |
| - (БМ-811-01); (БМ-811-03) | 1200 |
| - (БМ-811-02); (БМ-811-04) | 3000 |
| Предолеваемый уклон в транспортном положении, градусов | |
| - продольный | 15 |
| - поперечный | 10 |
| Распределение нагрузки на дорогу от полной массы машины, Н | |
| - через шины переднего моста | 63765 |
| - через шины задней тележки мостов | 152055 |
| Контрольный расход топлива в режиме бурения, литров / час | 30 |
| Максимальная допустимая скорость передвижения (транспортная), км/ч | 40 |
| Габаритные размеры в транспортном положении, мм | |
| - длина | 13600 |
| - ширина | 2500 |
| - высота | 3700 |
| Габаритные размеры в рабочем положении, мм | |
| - длина | 10400 |
| - ширина | 4100 |
| - высота | 13800 |
| Масса снаряженной машины, кг | 21750 |
| Полная масса машины, кг | 22000 |
Описание
Бурильно-сваебойная машина БМ-811 / 811М (на базе УРАЛ) применяется для бурения скважин в грунтах до IV категории по СНиП IV-2-82 , установки металлических и железобетонных свай при создании фундаментов сооружений и зданий, а также для установки опор линий электропередачи и пр.
Сваебой БМ-811 предназначен для эксплуатации в умеренных климатических условиях ( температура воздуха от - 40оС до + 40оС).
Буровая Установка БМ-811 М имеет улучшенные технические характеристики и является продолжением данной серии. Она обладает увеличенной мощностью бурильного оборудования и диаметром бурильного инструмента до 500 мм.
